Сэкономили 5 000 рублей — потеряли миллион: чем опасна ошибка в армопоясе под кровлей

На стройке самые дорогие ошибки нередко начинаются с попытки сэкономить на деталях, которые кажутся несущественными. и вот ещё один пример того, как отказ от технадзора может привести к лишним расходам. И, соответственно, ответ на вопрос: зачем нужен технадзор.

Фиксаторы защитного слоя — небольшие элементы, устанавливаемые под арматурный каркас и между арматурой и опалубкой. На фоне стоимости бетона, металла и кровельной системы их цена практически незаметна. Однако именно фиксаторы помогают сохранить положение арматуры, предусмотренное проектом.

Если во время бетонирования каркас сместится, даже правильно рассчитанный армопояс может получиться не таким, каким его задумал конструктор.

В результате экономия в несколько тысяч рублей способна запустить цепочку проблем: от локальных трещин и ржавых пятен до усиления армопояса, демонтажа кровли и ремонта стоимостью в сотни тысяч или миллионы рублей.

Какую нагрузку принимает армопояс под кровлей

Армопояс — это замкнутая монолитная железобетонная лента, проходящая по периметру несущих стен. Под кровлей он располагается непосредственно по верху кладки — между стенами и мауэрлатом или другой опорной частью кровельной конструкции.

Если армопояс предусмотрен проектом, он выполняет несколько важных задач.

Равномерно распределяет нагрузку

Кровельное покрытие, стропильная система, мауэрлат и снег создают значительное давление. Если пояс одновременно участвует в опирании перекрытия, к этим воздействиям добавляется и соответствующая нагрузка.

Армопояс принимает усилия и распределяет их по длине стен. Благодаря этому снижается риск точечных перегрузок кладки.

Объединяет стены в единую конструкцию

Армопояс работает как жёсткий замкнутый контур. Он связывает отдельные стены и помогает зданию работать как единой пространственной системе.

Особенно это важно для домов из штучных материалов — газобетона, пеноблоков и кирпича, чувствительных к локальным нагрузкам и неравномерным деформациям.

Воспринимает горизонтальные усилия

Стропильная система передаёт на стены не только вертикальную нагрузку. В зависимости от её схемы могут возникать и горизонтальные усилия — распор, стремящийся раздвинуть стены.

Одной лишь установки армопояса недостаточно для исправления неправильно рассчитанной стропильной системы. Однако в предусмотренной проектом конструктивной схеме пояс участвует в обеспечении пространственной жёсткости и передаче усилий.

Создаёт основание для мауэрлата

Мауэрлат — это деревянная балка, на которую опираются стропила. Обычно его крепят к заранее установленным шпилькам или анкерам, связанным с армопоясом.

Надёжность этого узла зависит от положения шпилек, качества бетона, армирования, анкеровки и состояния самого пояса.

Таким образом, армопояс — не просто бетонная полоса под крышей. Это конструктивный элемент, связывающий стены с кровельной системой. Его надёжность определяется не только классом бетона, диаметром стержней и их количеством, но и точным положением арматуры внутри сечения.

Почему арматуру нельзя просто положить в опалубку

Арматура должна находиться внутри бетона на определённом расстоянии от его наружных поверхностей.

Это расстояние называется защитным слоем бетона. Оно измеряется от поверхности бетонной конструкции до ближайшей поверхности арматурного стержня.

Защитный слой выполняет сразу несколько функций.

Защищает металл от коррозии

Бетон создаёт вокруг арматуры щелочную среду, которая в нормальных условиях препятствует активному окислению стали.

Если арматура оказывается слишком близко к поверхности, касается опалубки или оголяется, влага, кислород, углекислый газ и другие воздействия быстрее достигают металла. Защитная среда постепенно нарушается, и риск коррозии возрастает.

Обеспечивает совместную работу бетона и стали

Железобетон работает как единый материал только при надёжном сцеплении арматуры с окружающим бетоном.

Если стержень лежит на основании, выходит на поверхность или окружён бетоном не полностью, передача усилий может нарушаться. Особенно опасны дефекты в местах анкеровки, нахлёстов и соединения отдельных частей каркаса.

Повышает огнестойкость

При пожаре бетон замедляет нагрев арматуры. Чем быстрее нагревается сталь, тем быстрее снижаются её механические характеристики.

Требуемая огнестойкость зависит не только от защитного слоя, но его достаточная толщина является одним из условий защиты арматуры от быстрого температурного воздействия.

Сохраняет расчётную геометрию

Рабочие стержни должны находиться не просто внутри армопояса, а в определённой зоне его сечения.

Если арматура сместилась, меняется рабочая высота сечения — параметр, который учитывается при расчёте железобетонной конструкции. В зависимости от направления смещения могут ухудшиться трещиностойкость и способность армопояса воспринимать изгибающие усилия.

Какой должна быть толщина защитного слоя

В частном строительстве для армопоясов часто встречаются проектные значения порядка 30–40 мм. Однако считать этот диапазон универсальной нормой нельзя.

Толщина защитного слоя зависит от:

диаметра арматуры;
назначения конструкции;
условий эксплуатации;
влажности;
наличия утепления;
контакта с наружным воздухом;
требований к огнестойкости;
проектного решения конкретного узла.

Действующий СП 63.13330.2018 устанавливает минимальные значения в зависимости от условий эксплуатации: в исходном материале приведены 20 мм для закрытых помещений с нормальной влажностью, 25 мм при повышенной влажности и 30 мм для конструкций на открытом воздухе без дополнительной защиты. Кроме того, защитный слой должен быть не меньше диаметра стержня и не меньше 10 мм. Точное значение принимает проектировщик.

СП 63.13330.2018 продолжает действовать с изменениями № 1 и № 2.

Поэтому фраза «для любого армопояса достаточно 30 или 40 мм» технически некорректна. У нижней, боковой и верхней граней одного элемента могут быть разные условия.

Как работают фиксаторы защитного слоя

Фиксаторы устанавливают под арматуру и между каркасом и опалубкой.

Для горизонтальных стержней применяют опоры типа:

«стульчик»;
«стойка»;
другие рассчитанные на соответствующую нагрузку подставки.

Для боковых поверхностей используют фиксаторы типа «звёздочка». Они надеваются на арматуру и сохраняют расстояние до вертикальной стенки опалубки.

Задача фиксаторов — не увеличить прочность арматуры или бетона, а не дать каркасу изменить положение до и во время заливки.

До бетонирования каркас может казаться устойчивым. Но затем на него начинают действовать:

масса бетонной смеси;
давление бетона при подаче из лотка или бетононасоса;
работа глубинного вибратора;
перемещение рабочих;
давление на отдельные стержни;
возможная деформация опалубки.

В результате арматура может опуститься на основание, прижаться к стенке опалубки, сместиться вверх, уйти внутрь сечения или перекоситься возле углов и закладных элементов.

При этом нормативное требование заключается не в обязательном использовании именно пластиковых изделий. Обязательно обеспечить проектное положение каркаса и требуемый защитный слой.

Если применены другие предусмотренные проектом и устойчивые опоры, само отсутствие пластикового «стульчика» не доказывает наличие дефекта. Однако случайные обломки кирпича, газобетона, древесины или строительного мусора не позволяют точно контролировать расстояние и могут ухудшать качество конструкции.

Что происходит, когда каркас не зафиксирован

Если фиксаторы не установлены и положение арматуры не обеспечено другим надёжным способом, каркас может сместиться во время заливки.

Стержни ложатся на основание, прижимаются к опалубке или оказываются слишком близко к наружной поверхности. Защитный слой уменьшается, становится неравномерным или местами исчезает полностью.

Это нарушает предусмотренную проектом работу железобетона. Арматура остаётся без полноценной защиты, сцепление с бетоном ухудшается, а фактическая геометрия каркаса начинает отличаться от расчётной.

Отсутствие пластиковых фиксаторов само по себе ещё не означает, что перечисленные последствия обязательно наступят. Опасность возникает при фактическом смещении арматуры или несоответствии защитного слоя проекту.

Как развивается повреждение
Поверхностные трещины и высолы

Одними из первых внешних признаков могут стать тонкие трещины вдоль расположения арматуры.

На поверхности также возможны высолы — светлые солевые отложения, связанные с движением влаги через бетон. Сами по себе высолы не доказывают коррозию арматуры, но показывают, что конструкция увлажняется. В сочетании с трещинами и ржавыми следами это является поводом для обследования.

Локальная коррозия арматуры

В местах недостаточного защитного слоя сталь быстрее теряет пассивную защиту и начинает ржаветь.

На ранней стадии процесс может быть локальным. Однако уже требуется вскрытие повреждённого участка, очистка металла, оценка потери сечения, антикоррозионная обработка и восстановление защитного слоя.

Простое закрашивание ржавого пятна или заделка поверхности проблему не устраняют: источник повреждения остаётся внутри конструкции.

Отслоение и разрушение бетона

Продукты коррозии занимают больший объём, чем металл, из которого они образовались. В инженерной литературе для разных типов продуктов коррозии приводится увеличение примерно в два–шесть раз.

Расширяясь, ржавчина создаёт давление на бетон. В результате появляются внутренние трещины, затем защитный слой начинает отслаиваться, шелушиться и откалываться.

На поверхности могут возникнуть:

каверны;
продольные трещины;
ржавые потёки;
локальные сколы;
оголённые участки арматуры.
Потеря сечения арматуры

При продолжающейся коррозии уменьшается фактический диаметр стержней.

Одновременно ухудшается сцепление стали с бетоном. Арматура начинает хуже передавать усилия, а конструкция всё сильнее отличается от предусмотренной расчётной модели.

Снижение несущей способности армопояса

Потеря сечения арматуры, нарушение сцепления и растрескивание бетона могут привести к снижению несущей способности и жёсткости армопояса.

Возможные проявления:

увеличение ширины трещин;
локальные деформации;
повреждения в углах;
раскрытие трещин возле мест передачи нагрузки;
ослабление зон анкеровки и крепления мауэрлата.

Реальную степень снижения несущей способности определяют только обследованием и расчётом.

Нарушение пространственной жёсткости здания

При значительном и протяжённом повреждении армопояс хуже выполняет функцию замкнутого жёсткого контура.

Возможными вторичными признаками становятся:

трещины в верхних рядах кладки;
раскрытие отдельных швов;
локальные перекосы;
проблемы с открыванием дверей и окон;
повреждение фасадной и внутренней отделки;
нарушение геометрии отдельных кровельных узлов.

Такие симптомы могут иметь и другие причины — ошибки фундамента, деформации кладки, неправильную стропильную систему. Поэтому связывать их с армопоясом без обследования нельзя.

Критическое ослабление

При обширной коррозии, существенной потере сечения и сочетании с другими нарушениями армопояс может частично утратить способность воспринимать предусмотренные нагрузки.

В тяжёлых случаях возникает риск повреждения кровельного узла, верхней части стен или отдельных участков кладки. Угроза обрушения относится к крайнему сценарию и должна подтверждаться расчётом, а не определяться только по наличию трещины или отсутствию видимых фиксаторов.

Проектирование ремонта и усиления бетонных и железобетонных конструкций регулирует действующий СП 349.1325800.2017. Он предусматривает применение, в частности, стальных и композитных систем усиления.

Дополнительные расходы и бытовые последствия

Проблема не ограничивается ремонтом бетона.

Трещины, вскрытия и повреждения утеплённого узла могут привести к:

локальным мостикам холода;
увеличению теплопотерь;
росту расходов на отопление;
увлажнению утеплителя;
появлению плесени;
повреждению фасадной отделки;
необходимости повторного внутреннего ремонта;
временному ограничению эксплуатации помещений.

Влияние на звукоизоляцию обычно является вторичным и зависит от конструкции стен и кровельного узла. Но при значительных трещинах, неплотностях и вскрытии отделочных слоёв акустический комфорт также может ухудшиться.

Самый неприятный сценарий возникает после завершения дома. Владельцу приходится снова разбирать отделку, создавать строительную зону в уже обжитом помещении и мириться с пылью, шумом и ограниченным доступом к части здания.

Когда могут появиться первые признаки

Точного универсального срока не существует.

Скорость развития повреждения зависит от:

толщины и равномерности защитного слоя;
плотности бетона;
качества уплотнения смеси;
наличия раковин и трещин;
влажности;
температуры;
качества гидроизоляции и утепления;
состава окружающей среды;
степени смещения арматуры;
фактических нагрузок.

В сухом, утеплённом и защищённом узле процесс может идти медленно. В постоянно увлажняемой конструкции, при плохом бетоне и наличии трещин — значительно быстрее.

Ориентировочная хронология неблагоприятного сценария может выглядеть следующим образом.

Через 6–12 месяцев

Могут появиться:

мелкие поверхностные трещины;
высолы;
первые ржавые следы;
локальные дефекты отделки.

Это не обязательный срок, а возможный ранний сценарий при сочетании высокой влажности, плохого бетона и минимального защитного слоя.

Через 1–3 года

Коррозия может стать заметнее. Появляются локальные отслоения, увеличивается ширина трещин, возникают повторяющиеся ржавые пятна.

Именно интервал от одного до трёх лет часто приводится как период появления первых очевидных проблем в неблагоприятных условиях, но считать его гарантированным нельзя.

Через 3–5 лет

Без ремонта повреждения способны стать системными:

коррозия распространяется по длине стержней;
защитный слой отслаивается;
трещины расширяются;
снижается фактическое сечение арматуры;
ухудшается состояние участков вокруг анкеров.
Через пять лет и более

При продолжающемся увлажнении и отсутствии ремонта может потребоваться усиление или замена участка армопояса.

При этом в благоприятных условиях видимые признаки могут появиться значительно позже. И наоборот, при грубом дефекте арматуру можно увидеть уже после снятия опалубки.

Как проверить армопояс после заливки

Для первичной проверки не обязательно сразу вскрывать бетон.

Действующий ГОСТ 22904-2023 предусматривает магнитный метод определения толщины защитного слоя и расположения стальной арматуры. Стандарт применяется как при приёмочном контроле монолитных конструкций, так и при обследовании уже эксплуатируемых зданий.

Обследование может включать несколько этапов.

Визуальный осмотр. Специалист фиксирует трещины, сколы, раковины, следы коррозии, оголённую арматуру и состояние примыкающих конструкций.
Сканирование каркаса. Прибором определяется расположение стержней.
Измерение защитного слоя. Фактические значения сравниваются с проектными.
Проверка прочности бетона. Применяются неразрушающие методы, а при необходимости отбираются образцы.
Измерение трещин. Фиксируются направление, протяжённость и ширина раскрытия.
Локальное вскрытие. Выполняется в сомнительных местах для проверки состояния арматуры и уточнения показаний приборов.
Проверка шпилек и мауэрлата. Оцениваются зоны анкеровки и передачи нагрузки.
Поверочный расчёт. Необходим при существенном смещении арматуры, потере её сечения или выраженном разрушении бетона.

Результатом должно быть техническое заключение с фотографиями, схемой дефектов, измерениями, оценкой опасности и рекомендациями. Устного заявления «ничего страшного» недостаточно.

Сколько стоят сами фиксаторы

Стоимость фиксаторов на фоне общего бюджета строительства практически символическая.

В исходном расчёте комплект «стульчиков» для участка армопояса длиной около 10 метров оценивался примерно в 300–500 рублей.

Для всего периметра дома, с учётом нижних и боковых фиксаторов, доставки и запаса, затраты обычно составляют несколько тысяч рублей. Точная сумма зависит от:

длины армопояса;
сечения каркаса;
диаметра стержней;
шага установки фиксаторов;
жёсткости каркаса;
количества боковых поверхностей;
выбранной модели изделий.

В приведённых ранее ценовых ориентирах упаковка из 1 000 фиксаторов типа «стульчик» высотой 30 мм стоила около 930 рублей, а упаковка из 500 элементов — около 1 300 рублей. То есть один элемент обходился в единицы рублей.

Даже если общая стоимость материалов и установки приблизится к 5 000 рублей, она останется несопоставимой с расходами на обследование или демонтаж готовой крыши.

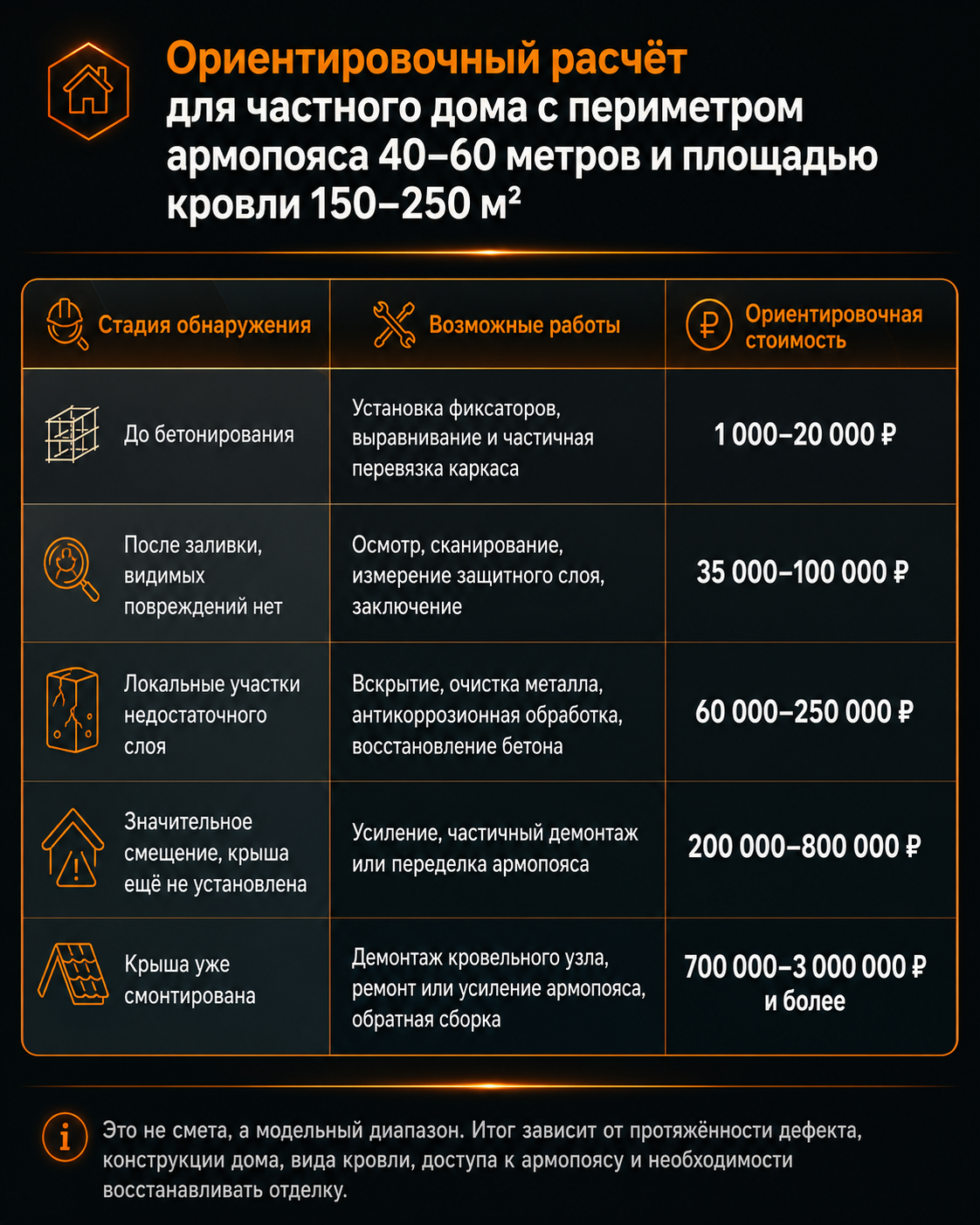

Сколько стоит исправление на ранней стадии

Если проблема обнаружена до бетонирования, требуется:

установить недостающие фиксаторы;
поднять каркас;
выровнять его положение;
повторно связать ослабленные участки;
проверить углы, нахлёсты и шпильки;
при необходимости укрепить опалубку.

В зависимости от объёма переделки расходы могут составить от 1 000 до 20 000 рублей. Значительная часть работ нередко выполняется в течение одного дня.

После заливки стоимость резко возрастает, поскольку сначала необходимо понять, где находится арматура и насколько серьёзно она смещена.

Локальный ремонт трещин и высолов

В исходном материале простейшая зачистка участка и нанесение ремонтной полимерцементной смеси оценивались примерно от 500 до 1 500 рублей за квадратный метр.

Однако такая цена относится скорее к базовой обработке доступной поверхности и не включает полноценное обследование, вскрытие, работу с арматурой, восстановление сложного узла и отделки.

Кроме того, заделывать трещину без определения причины недостаточно. Если внутри развивается коррозия, поверхностный ремонт лишь временно скроет её признаки.

Ремонт при локальной коррозии

Когда повреждение дошло до арматуры, обычно требуется:

удалить непрочный бетон;
вскрыть металл по необходимой длине;
очистить арматуру от продуктов коррозии;
измерить остаточное сечение;
нанести антикоррозионный состав;
при необходимости установить дополнительную арматуру;
обеспечить адгезионный слой;
восстановить геометрию ремонтной смесью или торкретированием;
вернуть утепление и отделку.

В исходной оценке базовые работы при локальной коррозии начинались примерно от 1 800–2 800 рублей за квадратный метр. Однако полный комплекс с доступом, обследованием и восстановлением отделки стоит дороже.

В расширенной модели стоимость локального ремонта армопояса оценивалась в диапазоне 60 000–250 000 рублей.

Усиление ослабленного армопояса

Если арматура значительно потеряла сечение или находится не в расчётной зоне, одного восстановления защитного слоя может быть недостаточно.

Возможные способы усиления:

стальные обоймы;
дополнительные железобетонные элементы;
наращивание сечения;
установка дополнительной арматуры;
внешнее армирование композитными материалами;
локальная или полная переделка пояса.

В исходном материале стоимость усиления начиналась ориентировочно от 15 000 рублей за погонный метр. Это нижний ориентир, который не учитывает проект усиления, сложный доступ, демонтаж и восстановление кровельного узла.

Для значительного смещения каркаса до установки крыши общий диапазон работ может составлять 200 000–800 000 рублей.

Что происходит, если крыша уже смонтирована

После устройства кровли армопояс оказывается закрыт мауэрлатом, стропилами, утеплением, мембранами, обрешёткой, кровельным покрытием и отделкой.

Чтобы добраться до него, может потребоваться:

снять кровельное покрытие;
демонтировать обрешётку;
разобрать утеплённый кровельный пирог;
временно закрепить стропильную систему;
снять или частично демонтировать мауэрлат;
обеспечить защиту дома от осадков;
отремонтировать или усилить армопояс;
заново собрать весь узел;
восстановить фасадную и внутреннюю отделку.

При таком сценарии основные расходы связаны уже не с бетоном и фиксаторами, а с разбором и повторным устройством готовых конструкций.

Для частного дома с периметром армопояса 40–60 метров и площадью кровли 150–250 м² ориентировочная стоимость может составлять от 700 000 до 3 000 000 рублей и более.

Расходы в зависимости от момента обнаружения:

Это не смета, а ориентировочный диапазон цен. Для конкретного дома стоимость определяется после обследования и разработки технического решения.

Как экономия превращается в многократные потери

Показательный сценарий выглядит так:

Подрядчик сокращает расходы на армопояс примерно на 30 000 рублей. В эту сумму могут входить не только фиксаторы, но и упрощение армирования, экономия на опалубке, бетоне, уплотнении или контроле.

Через один-два года появляются трещины. Затем выявляются коррозия, локальное промерзание, увлажнение и повреждение отделки.

Для устранения последствий приходится:

обследовать конструкцию;
вскрывать армопояс;
усиливать повреждённые участки;
восстанавливать бетон;
повторно утеплять узел;
ремонтировать фасад или помещения;
устранять последствия увлажнения и плесени.

В таком сценарии общие потери могут составить около 400 000 рублей и более. Это не универсальная статистика и не фиксированная цена, а иллюстрация механизма, при котором небольшая экономия на скрытых работах многократно увеличивает последующие расходы.

Если же дефект требует разборки кровли, потери могут приблизиться к миллиону и превысить его.

От чего зависит окончательная стоимость
От степени повреждения

Чем раньше обнаружено смещение арматуры, тем дешевле его исправить.

До заливки достаточно изменить положение каркаса. При развитой коррозии требуется уже восстанавливать бетон и металл. При потере несущей способности — проектировать усиление.

От длины проблемного участка

Локальный дефект на одном участке и системное нарушение по всему периметру требуют совершенно разных объёмов работ.

От технологии ремонта

Инъектирование трещин, ручное восстановление бетона, торкретирование, стальные обоймы, наращивание сечения и композитное усиление имеют разную стоимость и назначение.

Метод выбирают не по самой низкой цене, а по результатам обследования и расчёта.

От доступа к конструкции

Открытый армопояс до установки кровли ремонтировать значительно проще.

Если дом уже закрыт крышей и отделан, стоимость увеличивают леса, временные конструкции, демонтаж, защита от осадков и повторная сборка.

От сопутствующих повреждений

Итоговая сумма растёт, если требуется восстанавливать:

кладку;
мауэрлат;
шпильки и анкеры;
стропила;
утепление;
кровельное покрытие;
фасад;
внутреннюю отделку.
От региона и сложности объекта

Стоимость труда, материалов, аренды оборудования и проектных работ различается по регионам. Сложная архитектура крыши и ограниченный доступ дополнительно увеличивают расходы.

Как проверить армопояс до бетонирования

Непосредственно перед заливкой необходимо проверить:

соответствие каркаса проекту;
количество и диаметр продольных стержней;
диаметр и шаг хомутов;
нахлёсты и анкеровку;
армирование углов;
расстояние от арматуры до основания;
расстояние до боковых стенок опалубки;
наличие и шаг фиксаторов;
устойчивость каркаса;
положение шпилек под мауэрлат;
жёсткость опалубки;
отсутствие мусора, льда, воды и рыхлых материалов;
возможность нормально уложить и уплотнить бетон.

Подрядчик должен показать, за счёт чего каркас сохранит положение во время подачи смеси и работы вибратора.

Проверить нужно не один случайно выбранный участок, а весь периметр, особенно углы, соединения, нахлёсты и зоны шпилек.

Где технадзор действительно экономит деньги

Практическая ценность технического надзора проявляется до того, как конструкция станет скрытой.

Специалист проверяет не только наличие фиксаторов, но и весь узел:

соответствие проекту;
качество сборки каркаса;
анкеровку;
защитный слой;
опалубку;
закладные элементы;
подготовку к бетонированию;
качество смеси;
технологию укладки;
уплотнение бетона;
уход за конструкцией после заливки.

Независимый технадзор представляет интересы заказчика. Его задача — обнаружить нарушение на том этапе, когда его ещё можно устранить без демонтажа готового дома.

По результатам выезда заказчик должен получить не общую оценку «хорошо» или «плохо», а фото- и видеофиксацию, перечень замечаний и рекомендации по их устранению.

До бетонирования установка фиксаторов и корректировка каркаса занимают несколько часов.

После бетонирования требуется диагностика.

После монтажа крыши приходится разбирать уже готовые конструкции.

Фиксатор стоит несколько рублей. Но ошибка, которую он предотвращает, может стоить сотни тысяч или миллионы.

Самая дорогая строительная ошибка — та, которую не заметили до того, как её залили бетоном.
